眾所周知，單質(zhì)鋅Zn在混料過程中容易氧化，在燒結(jié)過程中又容易揮發(fā)。針對客戶提出的這些問題，世佳微爾近期推出了一款鐵鋅預(yù)合金粉—FeZn（鐵鋅）。

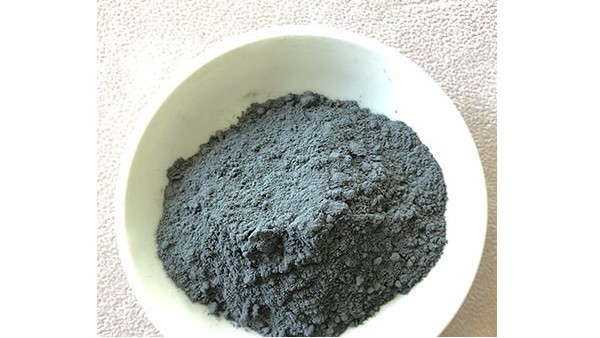

鐵鋅預(yù)合金粉FeZn產(chǎn)品介紹：

1、超細(xì)鐵鋅合金粉，平均粒度400-600目，具有較高的物理機(jī)械性能。

2、鐵鋅預(yù)合金化后，能提高鋅的利用率，避免鋅的聚集偏析。

3、作為主元粉使用，改善FeCuZn鐵銅鋅合金的機(jī)械強(qiáng)度，提高金剛石的把持力。

4、合理的成本空間，能夠降低配方中Cu銅、Sn錫的用量，甚至不用Sn錫。

5、合理的燒結(jié)工藝，可以達(dá)到更高的鋒利度和出方數(shù)。

6、配方中如果已經(jīng)使用鐵鋅（FeZn），則不再建議客戶單獨(dú)加入Zn鋅。

鐵鋅預(yù)合金粉FeZn適用產(chǎn)品：

組鋸、單片鋸、中徑鋸片

鐵鋅預(yù)合金粉應(yīng)用案例介紹

工具類型：中徑鋸片（直徑450）

切割對象：五蓮灰

配方：50％FeZn＋40％FeCu30＋8％Cu＋2％Sn

建議燒結(jié)溫度：780-810℃ 最高溫保溫時間：90秒-180秒

金剛石：此次試驗(yàn)采用I型或者G40的金剛石，客戶選用是可以選用更好的金剛石來提高鋒利度、壽命；（具體情況歡迎來電咨詢）

測試結(jié)果：切割鋒利，壽命240方

點(diǎn)此鏈接可觀看鐵鋅預(yù)合金粉使用案例視頻：https://v.qq.com/x/page/e0910e3oyz6.html

鐵鋅預(yù)合金粉小知識

①400-623℃，Zn鋅在Fe鐵中固溶度為8-20%，形成顆粒狀金屬間化合物，進(jìn)入高溫?zé)Y(jié)段，F(xiàn)eZn鐵鋅預(yù)合?粉能進(jìn)?步促進(jìn)FeCuZn鐵銅鋅的合?化，防?Zn鋅的跑料流失，允許更高溫度，更長保溫時間的燒結(jié)條件。

②FeZn鐵鋅預(yù)合金后能提升混料環(huán)節(jié)的均勻性，防?組織結(jié)構(gòu)Zn鋅的偏析，以避免惡化胎體性能。

③FeZn鐵鋅，最佳燒結(jié)溫度：780-850℃。

世佳微爾生產(chǎn)超細(xì)鐵粉，超細(xì)預(yù)合金粉，超細(xì)銅粉20年，擁有近40個不同牌號，適用于各種行業(yè)，更多詳情，歡迎咨詢。

本文為雅安世佳微爾科技有限公司原創(chuàng)，轉(zhuǎn)載須注明出處和鏈接：http://jhderp.cn/articles/qxsjwe.html

本文為雅安世佳微爾科技有限公司原創(chuàng)，未經(jīng)許可請勿隨意使用，轉(zhuǎn)載須注明出處和鏈接：http://jhderp.cn
